Descripción

Planos de estación de parrilla de 6.00 x 1.10

Planos de arquitectura de proyecto de estación de parrilla de 6.00 x 1.10 con parrilla tipo Argentina,horno de barro y ahumador en un área de 6.60 m2. Cuenta con parrilla de acero inoxidable tipo Argentina de 0.95 de largo, chimenea piramidal de acero galvanizado pintado en negro, tablero de cemento pulido, muebles bajos, horno de barro y ahumador . El diseño original es de Oniria Arquitectura y esta ubicado Zambia, África. Proyecto ideal para un espacio exterior grande.

Arquitectura de estación de parrilla de 6.00 ml:

• Medidas de 6.00 m. x 1.10 m. (6.60 m2)
• Distribución. Parrilla tipo Argentina de 95 cm. de largo, chimenea piramidal de acero galvanizado negro en parrilla y ahumador, horno de barro y ahumador de ladrillos, tablero de cemento pulido y muebles bajos.

Archivos descargables:

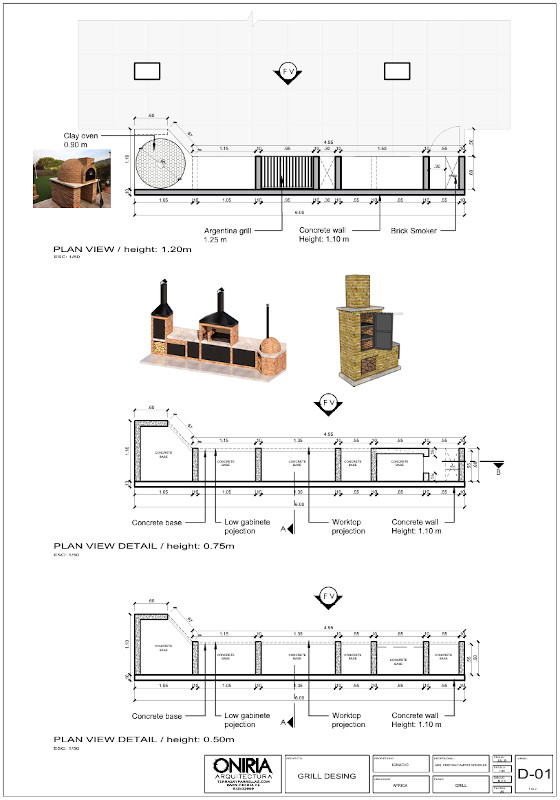

• Planos de planta en escala 1/50.

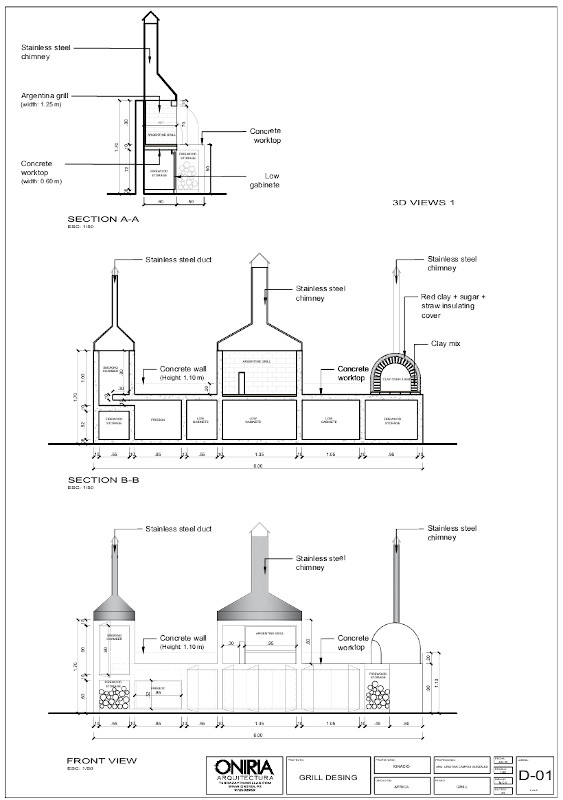

• Detalles, planta, cortes y elevaciones de estación de parrilla en escala 1/50.
• Vistas en jpg de exteriores e interiores de estación de parrilla.
• Planos en formato Autocad 2016 y PDF imprimibles en escala 1/50.
• Archivo Sketchup editable.
